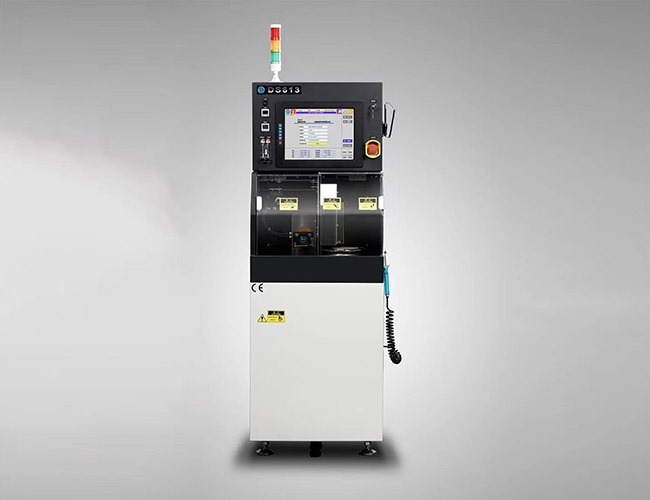

配置与性能 | 加工尺寸 | φ6‘’或□150mm |
切槽深度 | ≦4mm或定制 |
工作台平整度 | ±0.006mm/φ160mm |
对准系统 | 70x直光﹢环光(210x选配) |
主轴 | 转速范围 | 3000~50000rpm |
输出功率 | 1.5KW |
X轴 | 驱动方式 | 伺服电机 |
工作台左右行程 | 170mm |
行程分辨率 | 0.0001mm |
速度设定范围 | 0.1~500mm/s |
Y轴 | 驱动方式 | 步进电机﹢光栅闭环控制系统 |
主轴前后行程 | 170mm |
行程分辨率 | 0.0001mm |
单步定位精度 | ≦0.003mm/5mm |
全程定位精度 | ≦0.005mm/170mm |
Z轴 | 驱动方式 | 步进电机 |
主轴上下行程 | 30mm |
行程分辨率 | 0.001mm |
重复定位精度 | 0.001mm/50次 |
θ轴 | 驱动方式 | DD马达 |
转角范围 | 380o |
转角分辨率 | 0.0005o |
基础规格 | 电源 | 单相,AC220V±10%,3.0kVA |
耗电量 | 加工时 0.6KW(参考值) |
暖机时 0.4KW(参考值) |
压缩空气 | 压力0.6~0.8Mpa,最大消耗量180L/min |
切削水 | 压力0.2~0.4Mpa,最大消耗量4.0L/min |
冷却水 | 压力0.2~0.4Mpa,最大消耗量1.5L/min |
排风量 | 1.5m3/min(ANR) |
外形尺寸W×D×H | 580mm×910mm×1650mm |
重量 | 500kg |
特点:

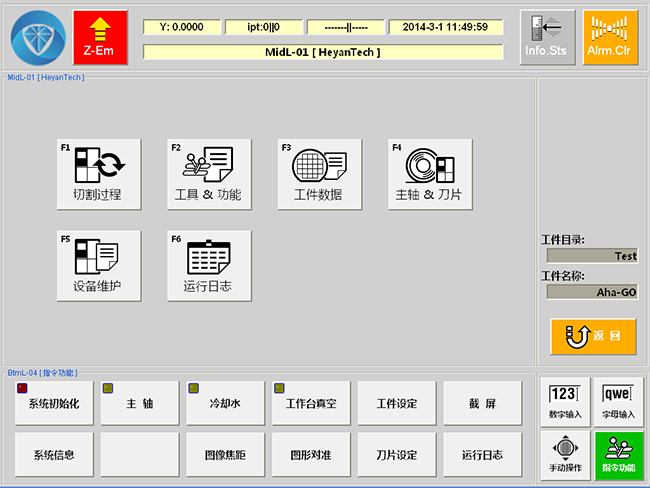

√ 刀片数据库管理
√ 工件切割数据库管理
√ 自动对焦功能
√ 双向抬刀切割功能
√ 刀刃露出量补偿功能
√ 多项安全保障和报警功能
使用条件:
1.请将机器设在20~25℃的环境中(波动范围控制在±1℃以内);室内湿度40%~60%,保持恒定,无凝结。
2. 请使用大气压露点在-15℃以下,残余油份为0.1ppm,过滤度在0.01um/99.5以上的清洁压缩空气。
3. 请将切削水的水温控制为室温2℃(波动范围在±1℃以内),冷却水的水温控制为与室温相同(波动范围控制在±1℃以内)。
4. 请避免设备受到重力撞击以及外界任何振动威胁。另外,请不要将设备装在鼓风机、通风口、产生高温的装置以及产生油污的装置附近。
5.请把本设备安装在有防水性地板以及有排水处理的场所。
6.请严格按照本公司产品使用说明书进行操作。
应用领域: 二极管、三极管、LED封装、NTC、MEMS、IC、光伏、医疗器械、闪烁晶体

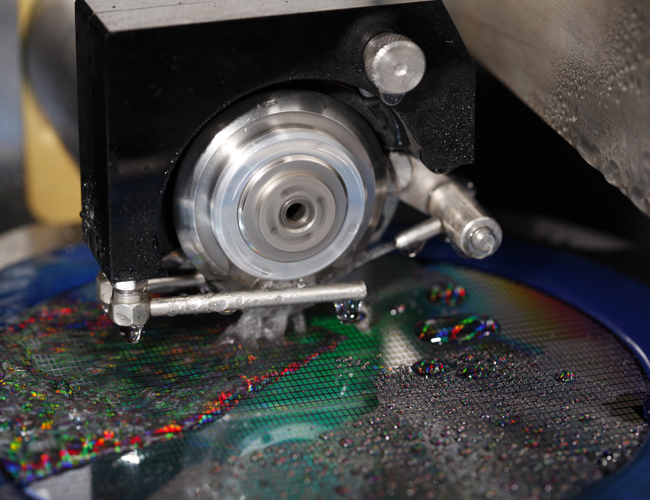

可精密切割材料: 硅片、PCB板、EMC、陶瓷、玻璃、石英、砷化镓、铌酸锂、蓝宝石、晶体
自动对焦功能:
通过视觉算法,配合运动控制,自动升降镜头,快速获得工件图像清晰位置。
