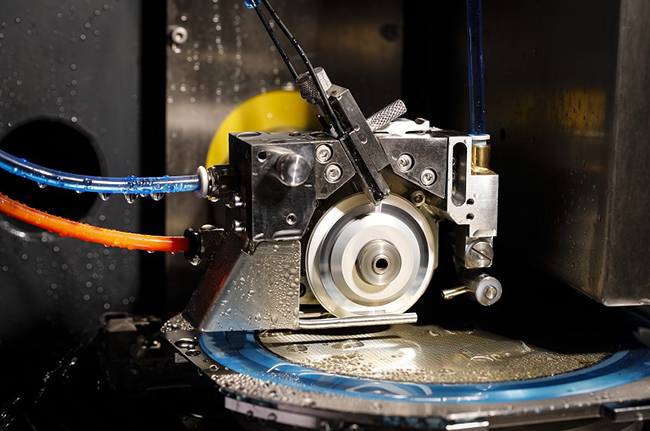

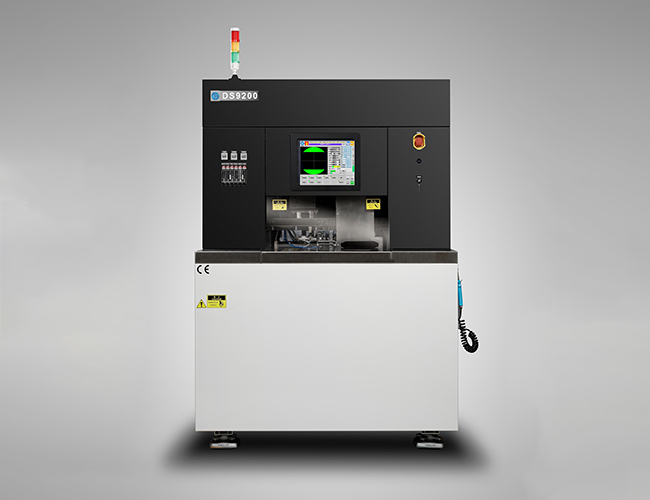

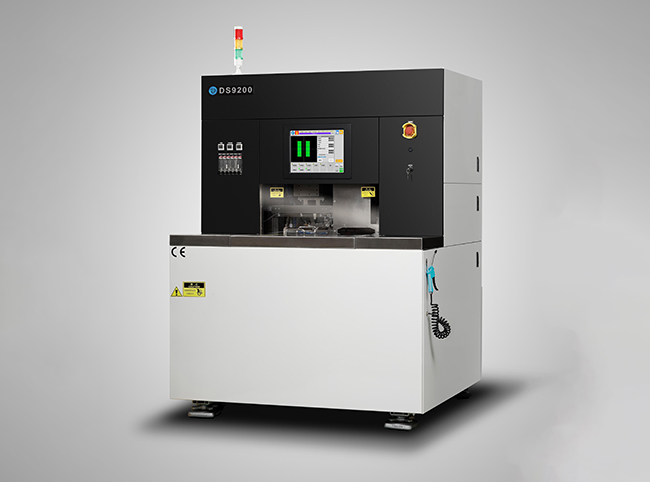

配置与性能 | 加工尺寸 | φ12”/□270mm | 切槽深度 | ≦4mm或定制 | 工作台平整度 | ±0.008mm/200mm | 对准系统 | 双镜头,直光﹢环光 | 主轴 | 装配方式 | 对向式双主轴 | 转速范围 | 6000~60000rpm | 输出功率 | 直流,2.4KW | X轴 | 驱动方式 | 伺服电机 | 有效行程 | 310mm | 行程分辨率 | 0.001mm | 速度设定范围 | 0~1000mm/s | Y轴 | 驱动方式 | 伺服电机﹢光栅闭环控制系统 | 有效行程 | 310mm | 行程分辨率 | 0.0001mm | 单步定位精度 | ≦0.002mm/5mm | 全程定位精度 | ≦0.003mm/310mm | Z轴 | 驱动方式 | 伺服电机 | 主轴上下行程 | 40mm | 行程分辨率 | 0.00005mm | 重复定位精度 | 0.001mm/50次 | θ轴 | 驱动方式 | DD马达 | 转角范围 | 380o | 转角分辨率 | 0.0005o | 基础规格 | 电源 | 三相,AC 200V | 压缩空气 | 压力0.6~0.8Mpa,最大消耗量300L/min | 切削水 | 压力0.2~0.4Mpa,最大消耗量20L/min | 冷却水 | 压力0.2~0.4Mpa,最大消耗量3.0L/min | 排风量 | 8.0m3/min(ANR) | 外形尺寸W×D×H | 1170mm×1030mm×1850mm | 重量 | 1600kg |
特点: √ 标配非接触测高功能(NCS) √ 标配刀痕检测功能 √ 选配刀片破损检测功能(BBD) √ 选配工件形状检测功能 √ 选配数据扫描录入功能

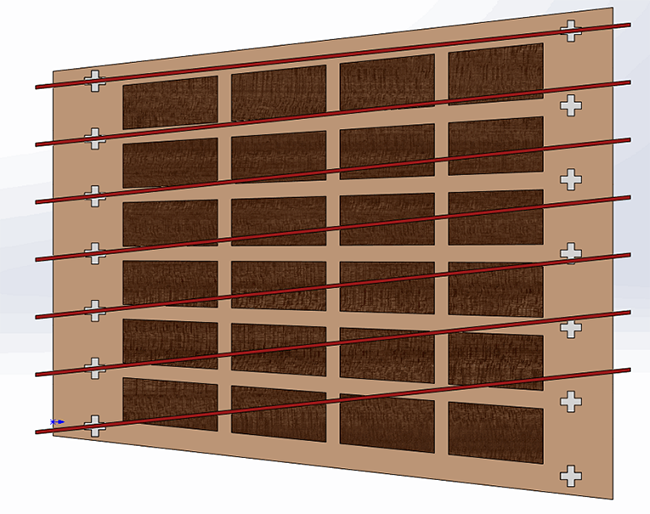

梯角平分功能 在切割PCB等材料时,会发生伸缩性不规则的变形,通过All-Point梯角平分的方式进行校对, 使切割定位更精准,提高加工精度。
使用条件: 1. 请将机器设在20~25℃的环境中(波动范围控制在±1℃以内);室内湿度40%~60%,保持恒定,无凝结。 2. 请使用大气压露点在-15℃以下,残余油份为0.1ppm,过滤度在0.01um/99.5以上的清洁压缩空气。 3. 请将切削水的水温控制为室温2℃(波动范围在±1℃以内),冷却水的水温控制为与室温相同(波动范围控制在±1℃以内)。 4. 请避免设备受到重力撞击以及外界任何振动威胁。另外,请不要将设备装在鼓风机、通风口、产生高温的装置以及产生油污的装置附近。 5.请把本设备安装在有防水性地板以及有排水处理的场所。 6.请严格按照本公司产品使用说明书进行操作。
应用领域:LED封装、QFN、BGA、光学光电、通讯 可精密切割材料:硅片、PCB、陶瓷、玻璃、氧化铝、石英 |
